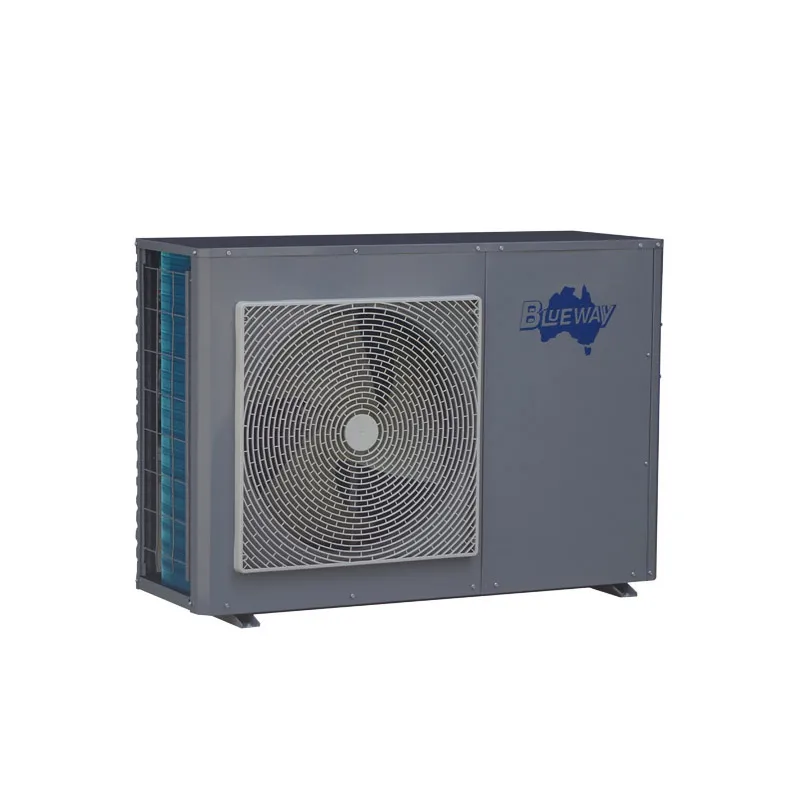

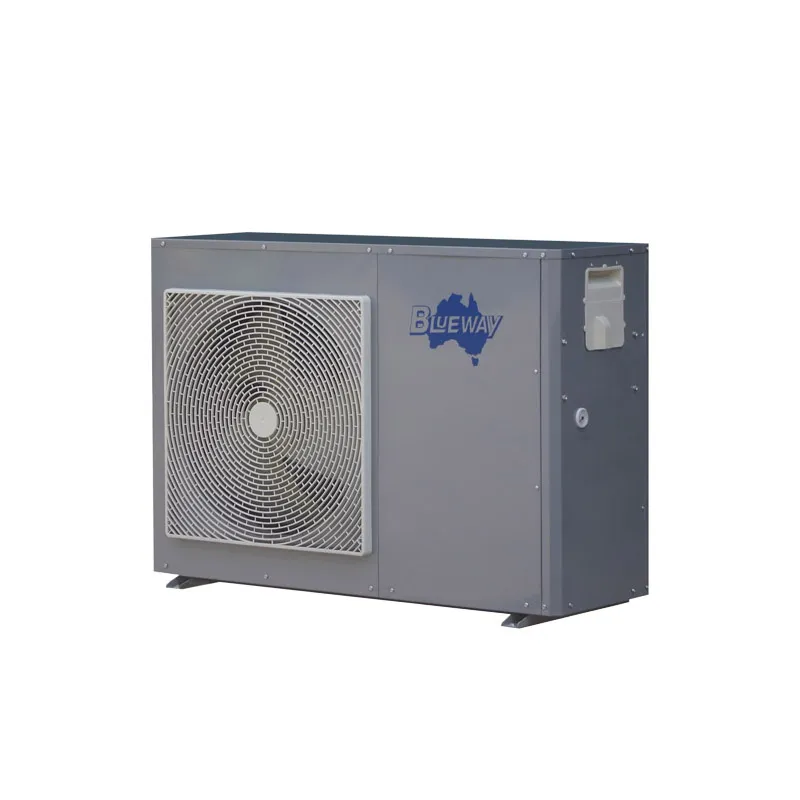

अंडरफ्लोर हीटिंगसाठी R290 हीट पंप

दअंडरफ्लोर हीटिंगसाठी R290 हीट पंपआधुनिक निवासी आणि हलक्या व्यावसायिक इमारतींच्या संपूर्ण हायड्रोनिक गरजा पूर्ण करण्यासाठी तयार केलेली प्रगत एअर-टू-वॉटर डीसी इन्व्हर्टर प्रणाली आहे. शुंडे, फोशान, चीन येथे ब्लूवेद्वारे उत्पादित - 1993 पासून कार्यरत एक स्थापित HVAC विशेषज्ञ — ही उष्णता पंप मालिका विश्वसनीय स्पेस हीटिंग, ग्रीष्मकालीन स्पेस कूलिंग आणि सॅनिटरी डोमेस्टिक हॉट वॉटर (DHW) एकाच इंटिग्रेटेड सोल्यूशनमध्ये वितरीत करते.

हायड्रोनिक अंडरफ्लोर हीटिंग सिस्टम कमी-ते-मध्यम पाण्याच्या तापमानासह पुरवले जाते तेव्हा इष्टतम ऊर्जा कार्यक्षमतेसह कार्य करते. अंडरफ्लोर हीटिंगसाठी हीट पंप विशेषतः या ऑपरेटिंग पॅरामीटर्सशी जुळण्यासाठी तयार केला आहे. रिअल-टाइम थर्मल डिमांड पूर्ण करण्यासाठी कंप्रेसर क्षमता सतत सुधारून, सिस्टम ऊर्जा-केंद्रित पूर्ण-लोड सायकलिंग काढून टाकते, तंतोतंत घरातील पाणीपुरवठा तापमान राखते आणि हंगामी वीज वापर लक्षणीयरीत्या कमी करते.

रेडियंट फ्लोर ऍप्लिकेशन्ससाठी मुख्य फायदे

रेडियंट फ्लोअर हीटिंग मोठ्या पृष्ठभागावर स्थिर थर्मल वितरणावर अवलंबून असते. अंडरफ्लोर पाइपिंग लूपसह डीसी इन्व्हर्टर हीट पंप एकत्रित केल्याने अनेक तांत्रिक आणि ऑपरेशनल फायदे मिळतात:

• ऑप्टिमाइझ हायड्रोनिक कार्यक्षमता:पारंपारिक उच्च-तापमान बॉयलरच्या तुलनेत कमी-तापमानाच्या पाण्याच्या नियमांमध्ये काम केल्याने उष्णता पंप कंप्रेसरला उच्च हंगामी कार्यक्षमतेवर चालण्यास अनुमती मिळते, ज्यामुळे ऊर्जेची जास्तीत जास्त बचत होते.
• एकसमान थर्मल आराम:रेडियंट हीटिंगमुळे मसुदे, कोल्ड स्पॉट्स आणि हवेतील धूळ अभिसरण दूर होते, ज्यामुळे मजल्यापासून वरपर्यंत एकसमान उभ्या तापमानाचे ग्रेडियंट मिळतात.
• उलट करता येण्याजोगा समर कूलिंग:ही प्रणाली उबदार महिन्यांत रेडियंट फ्लोअर सर्किट्स किंवा फॅन कॉइल युनिट्स (FCUs) द्वारे थंडगार पाणी प्रसारित करू शकते, वेगळ्या वातानुकूलन उपकरणांची आवश्यकता न घेता वर्षभर हवामान नियंत्रण प्रदान करते.
• मल्टी-सोर्स सिस्टम सिनर्जी:सौर संग्राहक, सहायक गॅस किंवा ऑइल बॉयलर आणि बॅकअप इलेक्ट्रिक हीटिंग घटकांसह सहाय्यक थर्मल स्त्रोतांसह सहजतेने इंटरफेस करण्यासाठी डिझाइन केलेले.

मुख्य तांत्रिक वैशिष्ट्ये आणि अभियांत्रिकी हायलाइट्स

दअंडरफ्लोर हीटिंगसाठी R290 हीट पंपदीर्घकालीन स्थिरता आणि साधे ऑपरेशनल व्यवस्थापन सुनिश्चित करण्यासाठी उच्च-दर्जाचे यांत्रिक आणि इलेक्ट्रॉनिक घटक समाविष्ट करते:

• विस्तारित लो-अंबियंट ऑपरेशन:विशेषत: इंजिनीयर केलेले लो-ॲम्बियंट मॉडेल्स हिवाळ्याच्या कडक हवामानात बाहेरील सभोवतालचे तापमान खाली घसरून स्थिर हीटिंग कामगिरी राखतात.
• पाच बहुमुखी ऑपरेटिंग मोड:केवळ गरम करणे, गरम करणे + DHW, केवळ थंड करणे, थंड करणे + गरम पाणी आणि DHW केवळ हंगामी साइटच्या मागण्या पूर्ण करण्यासाठी कॉन्फिगर करण्यायोग्य.
• व्हेरिएबल-क्षमता डीसी इन्व्हर्टर:प्रिमियम डीसी इन्व्हर्टर रोटरी किंवा स्क्रोल कंप्रेसर (जसे की मित्सुबिशी किंवा पॅनासोनिक) तंतोतंत रेफ्रिजरंट प्रवाह नियमनासाठी इलेक्ट्रॉनिक विस्तार वाल्वसह जोडलेले वैशिष्ट्ये.
• उच्च-कार्यक्षमता उष्णता हस्तांतरण:कमी हायड्रॉलिक प्रेशर ड्रॉप, उच्च थर्मल कार्यक्षमता आणि मजबूत गंज प्रतिकार द्वारे वैशिष्ट्यीकृत स्टेनलेस स्टील प्लेट हीट एक्सचेंजर वापरते.
• ईआरपी A++ वर्ग प्रमाणन:या मालिकेतील निवडक मॉडेल्सने कठोर TÜV चाचणी मानकांनुसार सत्यापित केलेले ErP A++ ऊर्जा रेटिंग प्राप्त केले आहेत.
• बुद्धिमान नियंत्रण आर्किटेक्चर:अंतर्ज्ञानी LCD टचस्क्रीन इंटरफेस, स्वयंचलित स्व-निदान, अंगभूत सुरक्षा संरक्षण आणि 3-वे व्हॉल्व्ह नियंत्रण आउटपुट वैशिष्ट्यीकृत मायक्रोप्रोसेसर कंट्रोलरसह सुसज्ज.
• पर्यायी वाय-फाय कनेक्टिव्हिटी:अंतिम वापरकर्ते आणि देखभाल कार्यसंघांना ऑपरेटिंग डेटाचे परीक्षण करण्यास, तापमान सेटपॉइंट समायोजित करण्यासाठी आणि समर्पित मोबाइल ॲपद्वारे दूरस्थपणे दोषांचे निदान करण्यास सक्षम करते.
• गंज-प्रतिरोधक गृहनिर्माण:मीठ, आर्द्रता, बर्फ आणि अतिनील किरणोत्सर्गाच्या दीर्घकाळापर्यंत प्रदर्शनास तोंड देण्यासाठी डिझाइन केलेले टिकाऊ, हवामान-प्रतिरोधक मिश्रित कॅबिनेटरीसह तयार केलेले.

तांत्रिक तपशील

तपशीलवार कामगिरी पॅरामीटर्स आणि सिस्टम कॉन्फिगरेशन विशिष्ट युनिट मॉडेलनुसार बदलतात. खाली या उत्पादन मालिकेसाठी मानक वैशिष्ट्यांचे विहंगावलोकन आहे:

स्प्लिट विरुद्ध मोनोब्लॉक कॉन्फिगरेशन निवड

विविध साइट मर्यादा, बिल्डिंग लेआउट आणि प्रादेशिक हवामान परिस्थिती सामावून घेण्यासाठी,अंडरफ्लोर हीटिंगसाठी R290 हीट पंपदोन वेगळ्या स्ट्रक्चरल फॉरमॅटमध्ये ऑफर केले जाते:

स्प्लिट सिस्टम आर्किटेक्चर

स्प्लिट कॉन्फिगरेशन हीट पंपला आउटडोअर कंडेन्सिंग युनिट आणि इनडोअर हायड्रॉलिक मॉड्यूलमध्ये विभाजित करते. सर्व पाणी-वाहक घटक यांत्रिक खोलीत किंवा उपयुक्ततेच्या जागेत घरामध्ये स्थापित केले जातात, ज्यामुळे इलेक्ट्रिकल आउटेज किंवा अत्यंत हिवाळ्यातील फ्रीझ दरम्यान बाहेरील पाईप गोठण्याचा धोका पूर्णपणे काढून टाकला जातो. आऊटडोअर युनिट हे अँटी-स्नो एअर इनटेक भूमितीसह इंजिनीयर केलेले आहे, तर इनडोअर युनिटमध्ये कॉम्पॅक्ट, बॉयलर-रिप्लेसमेंट कॅबिनेट डिझाइन आहे जे विद्यमान अंडरफ्लोर मॅनिफोल्ड्स आणि DHW स्टोरेज टँकसह व्यवस्थितपणे एकत्रित करते.

मोनोब्लॉक सिस्टम आर्किटेक्चर

मोनोब्लॉक कॉन्फिगरेशनमध्ये संपूर्ण रेफ्रिजरेशन लूप आणि हायड्रॉलिक सर्किट एकाच बाहेरच्या कॅबिनेटमध्ये आहे. हे सर्व-इन-वन डिझाईन फील्ड रेफ्रिजरंट पाईपिंग कामाची गरज काढून टाकते, साइटची स्थापना सुलभ करते आणि मजुरीचा खर्च कमी करते. मोनोब्लॉक युनिट्स पर्यायी फॅक्टरी-स्थापित हायड्रॉलिक घटकांसह ऑर्डर केले जाऊ शकतात, ज्यामध्ये डीसी वॉटर सर्कुलेशन पंप, अंतर्गत विस्तार जहाज आणि एक सहायक बॅकअप इलेक्ट्रिक हीटर समाविष्ट आहे.

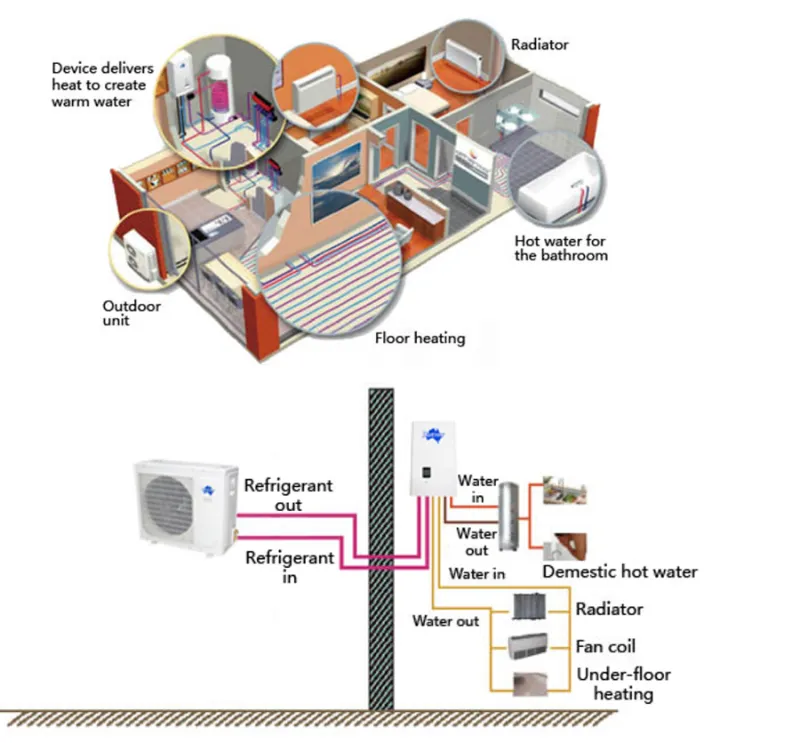

प्रकल्प अर्ज परिस्थिती

च्या लवचिकताअंडरफ्लोर हीटिंगसाठी R290 हीट पंपनवीन बांधकाम आणि रेट्रोफिट हायड्रोनिक प्रकल्पांच्या विस्तृत श्रेणीसाठी ते योग्य बनवते:

• खाजगी निवासस्थाने आणि एकल कुटुंब व्हिला:कमी-आवाज, उच्च-आरामदायी अंडरफ्लोर हीटिंग, उन्हाळ्यात कूलिंग आणि दररोज घरगुती गरम पाणी वितरित करणे.
• बहु-कौटुंबिक अपार्टमेंट:विकेंद्रित किंवा केंद्रीकृत हायड्रोनिक हीटिंग आणि गरम पाण्याचे उपाय प्रदान करणे.
• हलक्या व्यावसायिक इमारती:बुटीक हॉटेल्स, छोटी कार्यालये, शोरूम आणि आरोग्य दवाखान्यांमध्ये जागा-कंडिशनिंग आवश्यकता पूर्ण करणे.
• संकरित ऊर्जा प्रकल्प:नूतनीकरण प्रकल्पांमध्ये जीवाश्म इंधन अवलंबित्व कमी करण्यासाठी विद्यमान गॅस बॉयलर किंवा सौर थर्मल कलेक्टर्ससह इंटरफेस करणे.

अभियांत्रिकी निवड आणि प्रणाली एकत्रीकरण घटक

इष्टतम कार्यक्षमता आणि ऑपरेशनल दीर्घायुष्य प्राप्त करण्यासाठी उपकरणे आकार देण्याआधी बिल्डिंग पॅरामीटर्सचे काळजीपूर्वक मूल्यांकन करणे आवश्यक आहे. मुख्य अभियांत्रिकी डिझाइन घटकांमध्ये हे समाविष्ट आहे:

1. डिझाईन हीटिंग आणि कूलिंग लोड:नाममात्र स्क्वेअर फुटेज अंदाजांवर अवलंबून न राहता स्थानिक मैदानी डिझाइन तापमानात पीक ट्रान्समिशन आणि घुसखोरी थर्मल लॉसची गणना करा.
2. लक्ष्य पुरवठा पाणी तापमान:स्लॅब अंडरफ्लोर लूपसाठी, फॅन कॉइलसाठी किंवा लीगेसी रेडिएटर्ससाठी टर्मिनल युनिटसाठी आवश्यक प्रवाह तापमान सत्यापित करा.
3. हायड्रोनिक सर्किट संरक्षण:सभोवतालच्या फ्रीझच्या जोखमी आणि उपलब्ध इनडोअर प्लांट रूम स्पेसवर आधारित स्प्लिट किंवा मोनोब्लॉक डिझाईन्समधून निवडा.
4. DHW मागणी आकारमान:सॅनिटरी हॉट वॉटर स्टोरेज टाक्या आणि हीट एक्स्चेंजर कॉइल पृष्ठभागांचा आकार दररोजच्या गरम पाण्याच्या काढण्याच्या वेळापत्रकानुसार.

उत्पादन पार्श्वभूमी आणि गुणवत्ता हमी

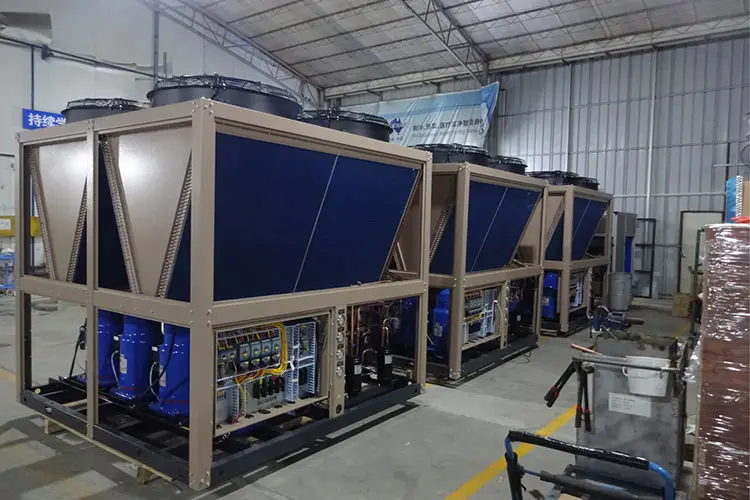

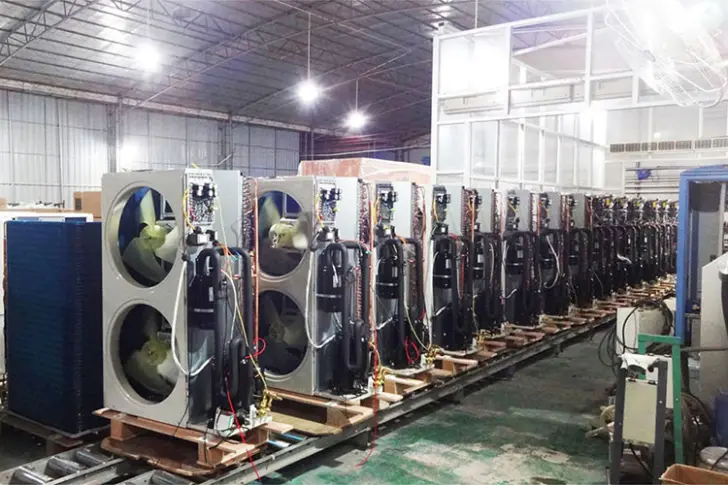

Blueway शुंडे, Foshan, चीन येथे एक विशेष HVAC विकास आणि उत्पादन केंद्र चालवते. जवळपास 30 वर्षांच्या उत्पादन अनुभवाच्या पाठीशी, Blueway ने 1,000 हून अधिक मूळ R&D उत्पादने विकसित केली आहेत आणि जागतिक स्तरावर 10,000 हून अधिक यशस्वी अभियांत्रिकी समाधाने वितरित केली आहेत. कंप्रेसर आणि वॉटर लूपचे व्होल्टेज चढउतार, दाब विसंगती आणि अतिशीत होण्यापासून संरक्षण करण्यासाठी मायक्रो-प्रोसेसर संरक्षण अल्गोरिदम समाविष्ट करून, कठोर गुणवत्ता नियंत्रण मानकांनुसार उत्पादने तयार केली जातात. Blueway सर्वसमावेशक OEM, OBM, आणि ODM सेवा प्रदान करते, ज्यांना 24/7 ऑनलाइन तांत्रिक सहाय्य आणि संपूर्ण युरोप, मध्य पूर्व, उत्तर अमेरिका आणि दक्षिण अमेरिकेतील अधिकृत सेवा भागीदारांद्वारे समर्थित.

वारंवार विचारले जाणारे प्रश्न

अंडरफ्लोर हीटिंगसाठी R290 हीट पंप कमी-तापमानाच्या तेजस्वी प्रणालींसाठी आदर्श का आहे?

हायड्रोनिक अंडरफ्लोर हीटिंग कमी पुरवठा पाण्याच्या तापमानात सर्वात कार्यक्षमतेने कार्य करते. डीसी इन्व्हर्टर कॉम्प्रेसर आणि ऑप्टिमाइझ्ड हीट एक्सचेंजर डिझाइन उष्णता पंपला या श्रेणीमध्ये त्याच्या सर्वोच्च गुणांक ऑफ परफॉर्मन्स (COP) वर ऑपरेट करण्यास अनुमती देते, पारंपारिक हीटिंग सिस्टमच्या तुलनेत महत्त्वपूर्ण ऊर्जा बचत करते.

हा उष्णता पंप विद्यमान बॉयलर किंवा सोलर थर्मल ॲरेशी जोडला जाऊ शकतो का?

होय. ऑनबोर्ड मायक्रोप्रोसेसर कंट्रोलरमध्ये सहाय्यक हीटिंग मॅनेजमेंटसाठी सिग्नल आउटपुट समाविष्ट असतात, ज्यामुळे युनिटला हायब्रिड एनर्जी सेटअपमध्ये सोलर थर्मल सिस्टीम, गॅस बॉयलर किंवा बॅकअप इलेक्ट्रिक हीटर्स सोबत ऑपरेट करता येते.

या युनिट्समध्ये कोणते कंप्रेसर आणि पंप घटक वापरले जातात?

ब्लूवे स्थापित डीसी इन्व्हर्टर रोटरी किंवा मित्सुबिशी किंवा पॅनासोनिक सारख्या ब्रँडचे स्क्रोल कंप्रेसर एकत्रित करते, विलो किंवा शिनू मधील उच्च-कार्यक्षमता क्लास-ए अभिसरण वॉटर पंपसह जोडलेले आहे.

रिमोट ऑपरेशनल कंट्रोल समर्थित आहे का?

होय. स्थानिक एलसीडी टच कंट्रोलर व्यतिरिक्त, एक पर्यायी वाय-फाय मॉड्यूल वापरकर्त्यांना आणि सिस्टम इंटिग्रेटरना ऑपरेटिंग परिस्थितीचे निरीक्षण करण्यास, लक्ष्य पाण्याचे तापमान समायोजित करण्यास आणि स्मार्टफोन ऍप्लिकेशनद्वारे सिस्टम डायग्नोस्टिक्सचे पुनरावलोकन करण्यास अनुमती देते.
